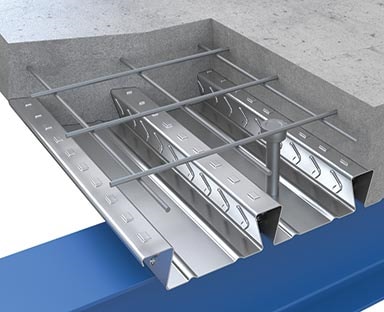

Từ lần sử dụng đầu tiên được ghi nhận hơn 150 năm trước đến nay, thép đã trở thành vật liệu phổ biến trong ngành xây dựng, góp phần tạo nên những công trình dân dụng và kiến trúc hiện đại nổi bật. Trong một công trình có khung thép điển hình, các thành phần cấu trúc chủ yếu là dầm và cột, thường được bố trí theo dạng lưới vuông góc, nhằm tối ưu hóa khoảng cách giữa các cột. Tuy nhiên, nền móng và sàn vẫn chủ yếu được làm bằng bê tông, trong đó sàn bê tông thường được đổ lên trên tấm tôn sóng, đóng vai trò làm cốt thép chịu kéo cho bê tông.



Về mặt kết cấu, sự kết hợp giữa thép và bê tông trong các sàn liên hợp mang lại một thiết kế kết cấu nhẹ và hiệu quả, giúp sàn sử dụng mỏng hơn, khẩu độ lớn hơn, đồng thời giảm độ võng do hoạt tải và giảm tải trọng truyền xuống nền móng.
Mang đến hiệu quả về kiến trúc, là chiều cao tầng lớn hơn, dễ dàng tích hợp các hệ thống dịch vụ của tòa nhà, đồng thời giảm chi phí vận hành nếu được lên kế hoạch hợp lý. Một lợi thế khác là tốc độ thi công nhanh chóng, nhanh hơn nhiều so với kết cấu bê tông cốt thép truyền thống, giúp rút ngắn thời gian hoàn thành.
Trong đó, tấm tôn được sử dụng làm ván khuôn vĩnh cữu cho sàn bê tông và thường được các nhà thầu ưa chuộng lắp đặt mà không cần chống đỡ tạm thời ("unpropped"). Tuy nhiên, cần kiểm tra thêm về tải trọng và độ võng ở trạng thái giới hạn sử dụng trong giai đoạn thi công. Việc sử dụng "propping", tức là hệ chống đỡ tạm thời cho kết cấu thép, giúp phần lớn tải trọng được phân bổ lên phần kết cấu liên hợp (dầm hoặc sàn) – vốn cứng và khỏe hơn – thay vì chỉ phân bố tải lên thép. Điều này cho phép đạt được khẩu độ lớn hơn và giảm độ võng của các dầm dài. Việc sử dụng hệ chống đỡ cũng giúp dầm phụ được bố trí xa hơn, từ đó giảm chi phí thép. Tuy nhiên, nhược điểm là quá trình thi công có thể gặp một số khó khăn.
Ứng xử của dầm liên hợp và đinh chống cắt
Để hệ hoạt động như mong đợi, sàn phải truyền toàn bộ tải trọng xuống dầm chịu lực, và điều này được thực hiện thông qua các đinh chống cắt để tạo ra ứng xử đồng đều của dầm liên hợp. Các chốt này được cố định – bằng cách hàn hoặc đóng đinh – lên phần cánh trên của dầm thép, giúp “cố định” tấm tôn thép giữa bê tông và dầm thép. Dù sử dụng loại liên kết nào, các kỹ sư luôn phải đảm bảo khả năng chống cắt phù hợp trong hệ liên hợp, thường được gọi là “khả năng chống trượt của chốt”.
Dầm liên hợp hoạt động bằng cách liên kết phần cánh bê tông với dầm thép. Nếu không có đinh chống cắt, phần cánh bê tông sẽ trượt trên dầm thép khi chịu tải trọng. khả năng chống trượt của chốt có thể từ “trượt  không hoàn toàn” đến “trượt một phần” và “trượt hoàn toàn”. “Trượt không hoàn toàn” có nghĩa là vật liệu không cùng làm việc đồng thời (bê tông và thép hoạt động độc lập, dẫn đến hiện tượng trượt), trong khi “trượt hoàn toàn” là truyền hoàn toàn lực cắt dọc cho đến giới hạn thiết kế (bê tông và thép hoạt động như một khối, giả định đinh chống cắt vô cùng cứng). Để ngăn ngừa trượt, cần có độ cứng nhất định cho đinh, điều này dẫn đến thuật ngữ “trượt một phần”. Nói đơn giản, cần đủ số lượng đinh để hạn chế trượt ở mức có thể kiểm soát được. Tuy nhiên, trong hầu hết các tiêu chuẩn thiết kế, độ cứng của đinh được kiểm tra gián tiếp qua khả năng chống cắt của chúng, thay vì kiểm tra trực tiếp độ cứng.


Trượt hoàn toàn Trượt một phần

Trong Eurocode 4, khả năng chịu lực của chốt chống cắt trong sàn bê tông đặc được xác định bằng hai phương trình: một phương trình đánh giá cường độ chịu cắt của đinh chống cắt, và một phương trình khác xét đến cường độ của bê tông xung quanh. Giá trị nhỏ hơn trong hai giá trị này sẽ quyết định số lượng đinh cần thiết.
Khi sử dụng tấm tôn (profiled metal deck), khả năng chịu lực của sàn bê tông đặc bị giảm do ảnh hưởng của hình dạng đinh và cấu trúc tấm tôn. Do đó, một hệ số hiệu chỉnh được áp dụng để tính toán chính xác hơn khả năng chịu cắt thực tế của hệ dầm liên hợp.



Như hai mặt cắt trên minh họa, thể tích bê tông bị giảm do các khoảng rỗng trong tôn thép, khiến phần lớn thể tích bê tông dồn vào phần trên của chốt, dẫn đến khả năng chịu lực của sàn giảm so với sàn bê tông đặc.
"Độ bền dẻo" của chốt được xác định qua "khả năng trượt" và yêu cầu ít nhất là 6mm để chốt được coi là đủ khả năng chịu tải.
Các loại đinh chống cắt và ưu điểm của chúng
Đinh hàn chống cắt / chốt chống cắt (Welded Shear Connectors / Studs)
Đinh chống cắt là thành phần quan trọng trong kết cấu liên hợp và thường có hai loại chính: Đinh hàn và Đinh không hàn. Lịch sử phát triển cho thấy đinh hàn là loại phổ biến nhất trong dầm liên hợp, thường có dạng đinh tán với đường kính 19mm, chiều dài 100-125mm, được lắp đặt bằng cách hàn trực tiếp lên cánh trên của dầm thép. Phương pháp này có thể thực hiện bằng cách: hàn xuyên qua tấm tôn thép định hình hoặc hàn trực tiếp lên dầm thép tại công trường hoặc trong nhà máy (tấm tôn sẽ được đục lỗ để lắp vào vị trí đinh).
Sự phổ biến của đinh chống cắt (chốt chống cắt), đặc biệt là loại đường kính 19mm, bắt nguồn từ hai yếu tố chính: dễ dàng tìm kiếm vật tư đáp ứng tiêu chuẩn (ferrules), khả năng chịu lực tốt như chống lực cắt ngang nhờ phần thân chốt hàn và chống lực nhổ đứng nhờ phần đầu nấm của chốt.
Chất lượng hàn – Yếu tố then chốt trong liên kết
Đinh hàn chống cắt phụ thuộc rất nhiều vào chất lượng thi công, trong đó, chất lượng mối hàn là yếu tố quan trọng hàng đầu và yêu cầu những điều kiện sau:

• Thợ hàn có chứng chỉ chuyên môn
• Thiết bị hàn chuyên dụng (máy phát điện, hệ thống cáp điện)
• Bề mặt dầm và tôn thép phải sạch (không có gỉ sét, hơi ẩm, sơn hoặc tạp chất) để đảm bảo độ bám dính của mối hàn)
• Kiểm soát chất lượng hàn theo tiêu chuẩn AWS (kiểm tra bằng mắt, thử âm thanh khi gõ vào đinh hàn, và kiểm tra độ bẻ cong của đinh hàn theo góc quy định)

Hạn chế của đinh hàn xuyên qua tôn thép
Mặc dù đã được sử dụng trong nhiều thập kỷ, phương pháp hàn vẫn tồn tại nhiều hạn chế, khiến kỹ sư thường phải tăng số lượng đinh để đảm bảo an toàn, dẫn đến thiết kế mang tính bảo thủ cao. Một số điểm bất lợi cần lưu ý khi sử dụng hàn xuyên tôn thép:

• Chi phí cao do yêu cầu thợ hàn có tay nghề và thiết bị hàn chuyên dụng
• Phụ thuộc vào máy phát điện công suất lớn (thường chỉ đủ cung cấp điện cho một thợ hàn làm việc tại một thời điểm)
• Nguy cơ vấp ngã tại công trường do hệ thống dây cáp điện chằng chịt
• Chất lượng hàn phụ thuộc vào điều kiện bề mặt dầm thép, không đảm bảo nếu bề mặt có gỉ, ẩm hoặc tạp chất
• Không thể hàn trên dầm mạ kẽm hoặc phủ sơn chống cháy, trừ khi thực hiện gia công hoàn thiện bổ sung
• Khó thi công trong không gian chật hẹp
• Bị hạn chế trong khu vực cấm hàn và làm việc với lửa nóng
• Kiểm tra chất lượng hàn mất nhiều thời gian và mang tính chủ quan theo tiêu chuẩn AWS

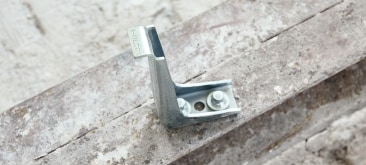

Chốt chống cắt Hilti X-HVB (Nailed Shear Connector)
Để khắc phục các hạn chế của phương pháp hàn, một số loại chốt khác đã được nghiên cứu và phát triển, chẳng hạn như góc liên kết hàn vào mặt bích (thường dùng cho cột liên hợp). Tuy nhiên, hầu hết các giải pháp này không phù hợp với dầm liên hợp do tính thực tiễn thi công kém.
Một ngoại lệ là chốt chống cắt bằng phương pháp bắn hoặc đóng (shot-fired hoặc nailed connectors). Phương pháp này không yêu cầu hàn, giúp loại bỏ hoàn toàn các hạn chế của đinh hàn truyền thống, từ đó cải thiện đáng kể tốc độ và hiệu quả thi công.



Như hai mặt cắt trên minh họa, thể tích bê tông bị giảm do các khoảng rỗng trong tôn thép, khiến phần lớn thể tích bê tông dồn vào phần trên của chốt, dẫn đến khả năng chịu lực của sàn giảm so với sàn bê tông đặc.
"Độ bền dẻo" của chốt được xác định qua "khả năng trượt" và yêu cầu ít nhất là 6mm để chốt được coi là đủ khả năng chịu tải.
Các loại đinh chống cắt và ưu điểm của chúng
Đinh hàn chống cắt / chốt chống cắt (Welded Shear Connectors / Studs)
Đinh chống cắt là thành phần quan trọng trong kết cấu liên hợp và thường có hai loại chính: Đinh hàn và Đinh không hàn. Lịch sử phát triển cho thấy đinh hàn là loại phổ biến nhất trong dầm liên hợp, thường có dạng đinh tán với đường kính 19mm, chiều dài 100-125mm, được lắp đặt bằng cách hàn trực tiếp lên cánh trên của dầm thép. Phương pháp này có thể thực hiện bằng cách: hàn xuyên qua tấm tôn thép định hình hoặc hàn trực tiếp lên dầm thép tại công trường hoặc trong nhà máy ( tấm tôn sẽ được đục lỗ để lắp vào vị trí đinh).
Sự phổ biến của đinh chống cắt (chốt chống cắt), đặc biệt là loại đường kính 19mm, bắt nguồn từ hai yếu tố chính: dễ dàng tìm kiếm vật tư đáp ứng tiêu chuẩn (ferrules), khả năng chịu lực tốt như chống lực cắt ngang nhờ phần thân chốt hàn và chống lực nhổ đứng nhờ phần đầu nấm của chốt.
Chất lượng hàn – Yếu tố then chốt trong liên kết
Đinh hàn chống cắt phụ thuộc rất nhiều vào chất lượng thi công, trong đó, chất lượng mối hàn là yếu tố quan trọng hàng đầu và yêu cầu những điều kiện sau:

• Thợ hàn có chứng chỉ chuyên môn
• Thiết bị hàn chuyên dụng (máy phát điện, hệ thống cáp điện)
• Bề mặt dầm và tôn thép phải sạch (không có gỉ sét, hơi ẩm, sơn hoặc tạp chất) để đảm bảo độ bám dính của mối hàn)
• Kiểm soát chất lượng hàn theo tiêu chuẩn AWS (kiểm tra bằng mắt, thử âm thanh khi gõ vào đinh hàn, và kiểm tra độ bẻ cong của đinh hàn theo góc quy định)

Hạn chế của đinh hàn xuyên qua tôn thép
Mặc dù đã được sử dụng trong nhiều thập kỷ, phương pháp hàn vẫn tồn tại nhiều hạn chế, khiến kỹ sư thường phải tăng số lượng đinh để đảm bảo an toàn, dẫn đến thiết kế mang tính bảo thủ cao. Một số điểm bất lợi cần lưu ý khi sử dụng hàn xuyên tôn thép:

• Chi phí cao do yêu cầu thợ hàn có tay nghề và thiết bị hàn chuyên dụng
• Phụ thuộc vào máy phát điện công suất lớn (thường chỉ đủ cung cấp điện cho một thợ hàn làm việc tại một thời điểm)
• Nguy cơ vấp ngã tại công trường do hệ thống dây cáp điện chằng chịt
• Chất lượng hàn phụ thuộc vào điều kiện bề mặt dầm thép, không đảm bảo nếu bề mặt có gỉ, ẩm hoặc tạp chất
• Không thể hàn trên dầm mạ kẽm hoặc phủ sơn chống cháy, trừ khi thực hiện gia công hoàn thiện bổ sung
• Khó thi công trong không gian chật hẹp
• Bị hạn chế trong khu vực cấm hàn và làm việc với lửa nóng
• Kiểm tra chất lượng hàn mất nhiều thời gian và mang tính chủ quan theo tiêu chuẩn AWS

Chốt chống cắt Hilti X-HVB (Nailed Shear Connector)
Để khắc phục các hạn chế của phương pháp hàn, một số loại chốt khác đã được nghiên cứu và phát triển, chẳng hạn như góc liên kết hàn vào mặt bích (thường dùng cho cột liên hợp). Tuy nhiên, hầu hết các giải pháp này không phù hợp với dầm liên hợp do tính thực tiễn thi công kém.
Một ngoại lệ là chốt chống cắt bằng phương pháp bắn hoặc đóng (shot-fired hoặc nailed connectors). Phương pháp này không yêu cầu hàn, giúp loại bỏ hoàn toàn các hạn chế của đinh hàn truyền thống, từ đó cải thiện đáng kể tốc độ và hiệu quả thi công.

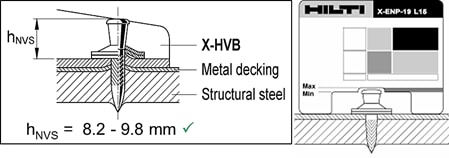

Quá trình lắp đặt và kiểm tra có thể được thực hiện nhanh chóng, an toàn và chính xác bởi công nhân sau khi trải qua đào tạo cơ bản. Hệ thống đi kèm thẻ kiểm tra, giúp đảm bảo đinh chốt được lắp đúng khi chiều cao nằm trong khoảng 8.2mm đến 9.8mm – giới hạn cho phép theo thiết kế. Việc kiểm tra rất đơn giản, chỉ cần xác nhận "đạt" hoặc "không đạt", không phụ thuộc vào đánh giá trực quan hay kiểm tra âm thanh, giúp tăng tốc độ kiểm định đáng kể.
Tổng kết:
Hệ chốt chống cắt X-HVB là giải pháp tối ưu thay thế cho đinh hàn, giúp đẩy nhanh tiến độ thi công nhờ quy trình lắp đặt và kiểm tra đơn giản. Hệ này còn có thể kết hợp linh hoạt với đinh chống cắt hàn sẵn trên dầm chính tại nhà máy, giúp giảm thiểu các hạn chế khi lắp đặt tại công trường. Cụ thể, X-HVB đặc biệt phù hợp cho các dầm phụ, vốn thường được đưa đến công trường mà không có sẵn đinh hàn.
Bài viết này tập trung vào các loại đinh chống cắt, ưu nhược điểm và ứng dụng thực tế. Trong bài tiếp theo, chúng ta sẽ đi sâu vào quy trình thử nghiệm và thiết kế hệ X-HVB để đảm bảo hiệu quả và độ tin cậy trong công trình.
