Bát chôn sàn răng cưa HAC-C-T: Thiết kế hiệu suất cao, an tâm hơn cho mọi công trình

So với các bản mã nhúng truyền thống phải hàn tại chỗ, hệ thống bát chôn sàn mang lại sự linh hoạt và loại bỏ việc hàn trên công trình. Ngoài ra, bát chôn sàn giúp giảm thời gian lắp đặt cho mỗi kết nối so với các giải pháp lắp đặt sau, nhờ không cần khoan, từ đó nâng cao hiệu quả làm việc của người thi công. Hệ thống này còn tăng độ tin cậy cho kết nối kết cấu. (Để biết thêm các ứng dụng của bát chôn sàn, xem chương 4) Bằng cách loại bỏ nhu cầu sử dụng neo lắp sau hoặc hàn, bát chôn sàn đúc sẵn có thể:

• Tăng cường độ bền kết cấu không cần khoan vào bê tông đã cứng, tránh va chạm hoặc làm hư hại cốt thép, giảm nguy cơ bong tróc bê tông

• Rút ngắn thời gian lắp đặt vị trí của T-bolts có thể dễ dàng điều chỉnh và sắp xếp lại bên trong bát chôn sàn

• Đem lại sự linh hoạt cho phép điều chỉnh vị trí ở giai đoạn cuối sau khi kết cấu đã cứng

Bát chôn sàn đúc sẵn là giải pháp phổ biến trong nhiều dự án và ứng dụng như mặt dựng kính, công trình dân dụng, hạ tầng, lắp đặt cơ điện và nhà máy sản xuất công nghiệp.

Hệ thống bát chôn sàn có răng cưa HAC-C-T được phát triển dựa trên nền tảng vững chắc của Hilti HAC-C và HAC-C-P dạng cán nóng, mang lại hiệu suất và sự tối ưu. Hệ thống bát chôn sàn Hilti với mép kênh có răng cưa (HAC-C-T) cùng bu lông t phù hợp là giải pháp đúc sẵn dành cho các ứng dụng yêu cầu khả năng điều chỉnh linh hoạt tại công trình và khả năng chịu lực theo chiều dọc bát chôn sàn, phù hợp với các tải trọng cắt như động đất, gió, tải trọng sống, trọng lực và các tải trọng khác.

Hình 2.1: Các rãnh răng cưa của bát chôn sàn HAC-C-T theo phương dọc cùng với bu lông T phù hợp

Đánh giá kỹ thuật châu Âu dành cho hệ thống bát chôn sàn HAC-C-T của Hilti, ETA-17/0336 (ngày 29 tháng 8 , 2025) [1], tham chiếu đến tiêu chuẩn EN 1992-4 [2] cho thiết kế chống lại tác động 2D (kéo, cắt vuông góc) và chịu lửa tĩnh theo đường cong cháy ISO, EOTA TR047 [3] cho trường hợp tải động đất, CEN/TR 17080 [7] cho tải cắt dọc, và EOTA TR 050 [4] cho tải mỏi.

Nhu cầu ngày càng cao về giải pháp bát chôn sàn đúc sẵn đáp ứng hiệu suất vượt trội, linh hoạt trong suốt vòng đời công trình và chịu được tải ở phương thứ 3 rd trên các bát chôn sàn cho cả ứng dụng kết cấu và phi kết cấu đòi hỏi một hệ thống bát chôn sàn răng cưa đa năng. Do đó, dòng sản phẩm bát chôn sàn răng cưa Hilti HAC-CT hiệu suất cao mới đã được phát triển và sẵn sàng ra mắt thị trường. Trước khi đi sâu vào chi tiết của giải pháp mới sẽ được trình bày tại Chương 5, những ưu điểm nổi bật và các lĩnh vực ứng dụng chính sẽ được giới thiệu trong các Chương 3 và 4 tiếp theo.

Bát chôn sàn răng cưa HAC-C-T đi kèm với giải pháp trọn gói từ khâu thiết kế đến công trường (SPEC2SITE), bao gồm thiết kế tích hợp trong phần mềm PROFIS Engineering dựa trên dữ liệu đánh giá mới nhất theo ETA-17/0336, tài liệu kỹ thuật sản phẩm tại Trung tâm Kỹ thuật Hilti và dịch vụ hỗ trợ cá nhân từ văn phòng đến công trường do đội ngũ kinh doanh và kỹ thuật Hilti địa phương đảm trách. Khi các kỹ sư kết cấu ứng dụng giải pháp SPEC2SITE với HAC-C-T, họ sẽ có cơ hội tạo ra các thông số kỹ thuật tối ưu hơn (Bảng 3.1).

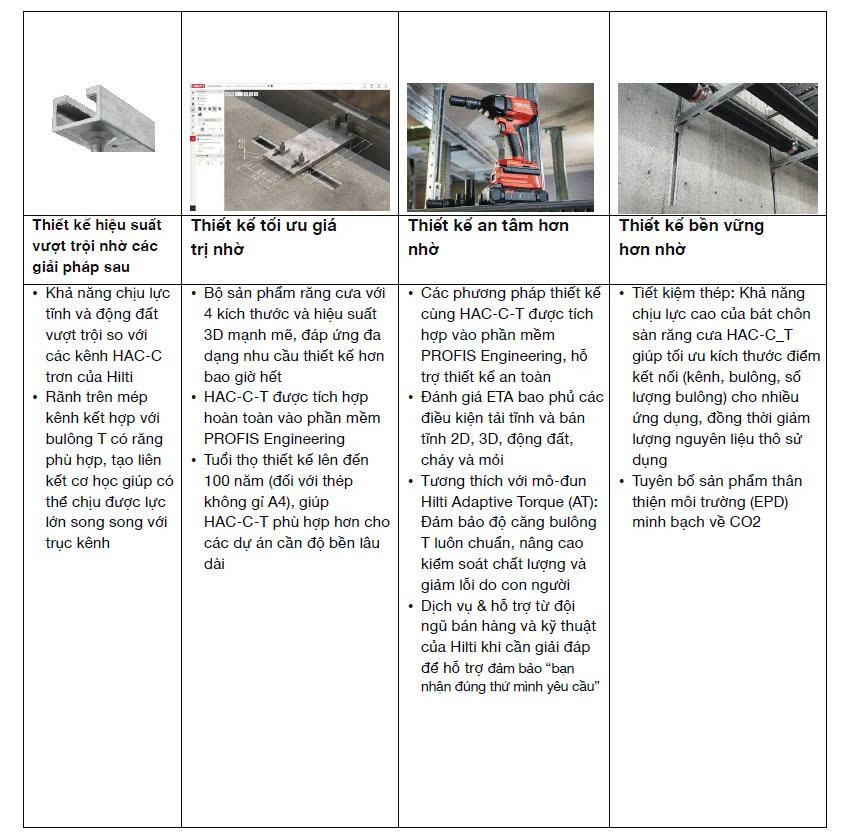

Bảng 3.1: Giải pháp SPEC2SITE với HAC-C-T giúp khách hàng tạo ra các thông số kỹ thuật vượt trội; hiệu suất cao hơn, tối ưu chi phí, thân thiện môi trường và mang lại sự yên tâm tối đa.

Hệ thống bát chôn sàn răng cưa HILTI HAC-C-T thích hợp cho nhiều ứng dụng kết cấu và phi kết cấu đòi hỏi cao, chịu tải tĩnh (2D và 3D) cũng như tải động (động đất, mỏi) và chịu lửa trên bê tông nứt hoặc không nứt. Một số ứng dụng chính bao gồm (Hình 4.1):

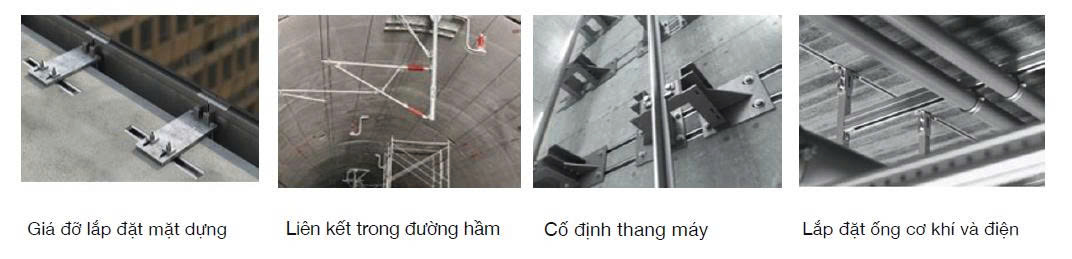

Hình 4.1: Các ứng dụng khác nhau của hệ bát chôn sàn HAC-C-T.

Khả năng “một hệ thống, nhiều ứng dụng” này mang lại giá trị lớn khi giúp đơn giản hóa thiết kế, giảm khó khăn tại công trường, tối ưu quy trình mua sắm và giúp kỹ sư dễ dàng chỉ định một giải pháp hiệu suất cao duy nhất.

Bát chôn sàn răng cưa HAC-C-T được chứng nhận bởi Đánh giá Kỹ thuật Châu Âu (ETA) (xem 1) bao gồm việc sử dụng kênh trong bê tông nứt/không nứt dưới tải tĩnh, bán tĩnh 2D và 3D, động đất, mỏi và phơi lửa. Ngoài ra còn có báo cáo chuyên gia cho ứng dụng trong hầm nơi khả năng chịu lửa là yếu tố quan trọng.

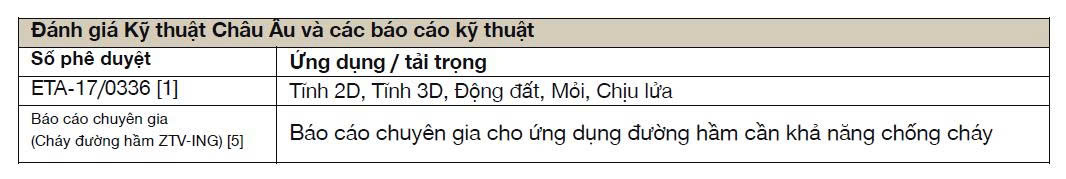

Bảng 5.1: Đánh giá Kỹ thuật Châu Âu và các báo cáo kỹ thuật hiện có cho hệ bát chôn sàn HAC-C-T:

6.1 Đa dạng kiểu dáng và vật liệu

HAC-C-T với mép rãnh có răng cưa được cung cấp với bốn kích thước khác nhau: HAC-C-T 29/20, HAC-C-T 40/22, HAC-C-T 50/30 và HAC-C-T 53/34, đáp ứng nhiều nhu cầu ứng dụng đa dạng. Bên cạnh các kích thước tiêu chuẩn này, còn có hai phiên bản mở rộng là HAC-C-T 40L và HAC-C-T 50L, giữ nguyên kiểu dáng rãnh như 40/22 và 50/30 nhưng sử dụng neo dài hơn, giúp tăng sức chịu lực khi cần thiết trong thiết kế bê tông. HACC-T có sẵn với lớp mạ kẽm nhúng nóng (HDG) và thép không gỉ A4 để phù hợp với các yêu cầu bảo vệ chống ăn mòn khác nhau.

Hình 6.1- Danh mục sản phẩm HAC C T

6.2 Nguyên lý hoạt động

Bề mặt răng cưa giữa thanh ray và bu-lông chữ T giúp tăng đáng kể khả năng chịu lực cắt dọc, vượt trội hơn so với các dòng ray trơn HAC-C và ray hình chữ V trong danh mục của Hilti.

Công nghệ sản xuất tiên tiến giúp HAC-C-T đạt khả năng chịu lực cắt dọc cao mà chỉ cần mô-men siết thấp hơn đến 50% so với các công nghệ hiện tại, đồng thời vẫn đảm bảo hiệu suất liên kết vượt trội. Nhờ mô-men siết giảm, thời gian lắp đặt mỗi kết nối cũng được rút ngắn và người lắp đặt tránh được cảm giác mỏi cơ.

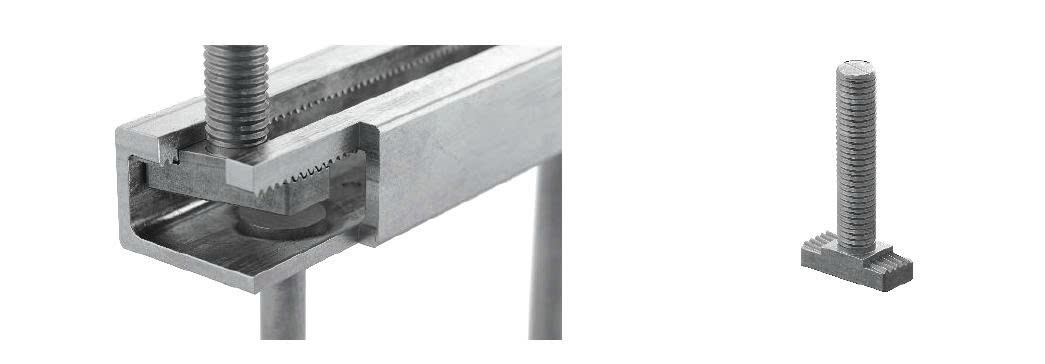

Hình 6.2- bát chôn sàn răng cưa Hilti HAC-C-T và bu lông neo răng cưa (HBC-T)

6.3 Bu lông chữ T đa năng

Bộ sản phẩm bu lông rãnh Hilti (HBC-T) gồm 3 cấu hình khác nhau phù hợp với các loại rãnh đa dạng. Tùy theo loại bu lông chữ T, có nhiều đường kính lựa chọn, tổng thể danh mục gồm các kích cỡ M10, M12, M16 và M20, với bu lông được cung cấp dưới hai loại vật liệu: Thép cacbon cấp độ bền 8.8 với lớp mạ kẽm nhúng nóng (HDG hoặc F), và thép không gỉ loại A4-70.

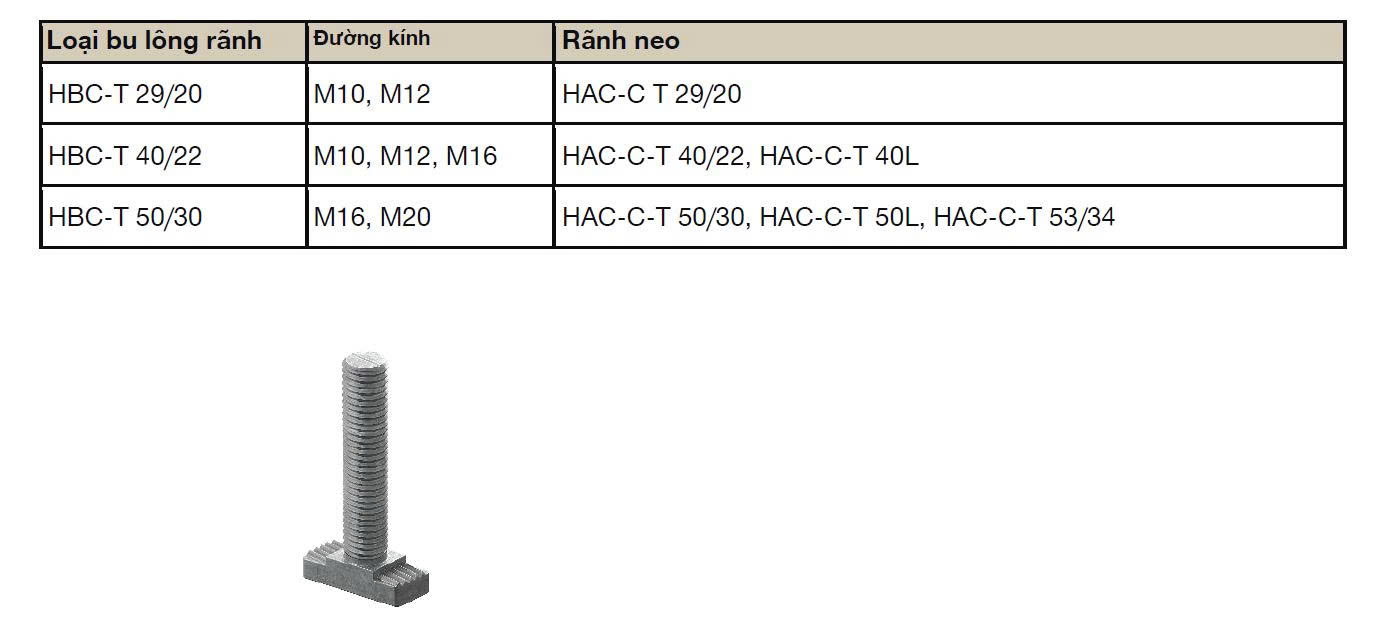

Bảng 6.1 – Mức độ tương thích của bu lông rãnh răng Hilti (HBC-T) với các rãnh neo Hilti

Hình 6.3.2- Bu-lông rãnh Hilti có răng cưa (HBC-T)

HBC-T có thể được sử dụng để truyền tải lực kéo, lực cắt vuông góc và lực cắt dọc, cũng như các tổ hợp lực này. Việc truyền lực cắt dọc được thực hiện nhờ các rãnh răng của bulông t-bolt HBC-T ăn khớp với mép có răng của thanh neo HAC-C-T. Dấu hiệu chỉ hướng trên đầu t-bolt giúp người lắp đặt dễ dàng căn chỉnh bulông vuông góc với mặt cắt của thanh ray trước khi siết lực. Ngoài ra, dấu hiệu này còn hỗ trợ cả người lắp đặt và kiểm tra xác định vị trí của bulông sau khi đã cố định thiết bị.

6.4 Tuổi thọ thiết kế kéo dài lên đến 100 năm

Bên cạnh thời gian sử dụng tiêu chuẩn giả định là 50 năm theo mục đích sử dụng dựa trên Tài liệu Đánh giá Châu Âu EAD 330008-04-0601, áp dụng cho cả các thành phần bằng thép cacbon và thép không gỉ, ETA-17/0336 phiên bản mới nhất dành cho HAC-C-T cũng mở rộng thời gian sử dụng giả định lên đến 100 năm đối với các thành phần làm từ thép không gỉ A4.

6.5 Báo cáo chuyên gia cho ứng dụng trong hầm

Song song với Đánh giá Kỹ thuật Châu Âu, cung cấp thông tin liên quan đến khả năng chịu lửa của sản phẩm theo đường cong nhiệt tiêu chuẩn ISO-834, một báo cáo chuyên gia bổ sung (ZTV-ING Tunnel fire) về khả năng chống cháy trong các ứng dụng hầm đã được phát hành [5].

6.6 Phần mềm thiết kế

Kênh HAC-C-T kết hợp bu lông HBC-T đã được tích hợp vào phần mềm PROFIS Engineering của HILTI, giúp người dùng thiết kế hệ thống bát chôn sàn một cách nhanh chóng và chính xác. Với giao diện đơn giản, thân thiện, PROFIS Engineering hỗ trợ thiết kế liên kết bát chôn sàn chịu tải tĩnh, động đất, mỏi hoặc tiếp xúc với lửa, tuân thủ các tiêu chuẩn, quy định và phê duyệt xây dựng mới nhất.

• Các lỗ đinh được dập sẵn trên thân thanh: Giúp cố định vào cốp pha nhanh chóng và chính xác.

• Đầu nhựa có lỗ đinh và vạch căn chỉnh: Hỗ trợ định vị thanh chính xác ở giữa. Đóng đinh vào cốp pha khi đã đặt sẵn vị trí, tạo điều kiện cho t-bolt di chuyển tự do dọc theo thanh. Chốt định vị t-bolt giúp đảm bảo việc lắp đặt nằm trong giới hạn cho phép bên trong các neo ngoài cùng.

• Lớp mút xốp kín: Giảm tối đa bụi bẩn và vữa bám vào mép và rãnh thanh.

• T-bolt có thể điều chỉnh: Dễ dàng trượt và thay đổi vị trí sau khi đổ bê tông để sửa lỗi.

• Momen xoắn thấp: Người lắp đặt thao tác nhẹ nhàng, tiết kiệm thời gian thi công.

• Lựa chọn độ bền: Có thể phủ bề mặt và/hoặc sử dụng thép không gỉ tùy theo yêu cầu môi trường khác nhau.

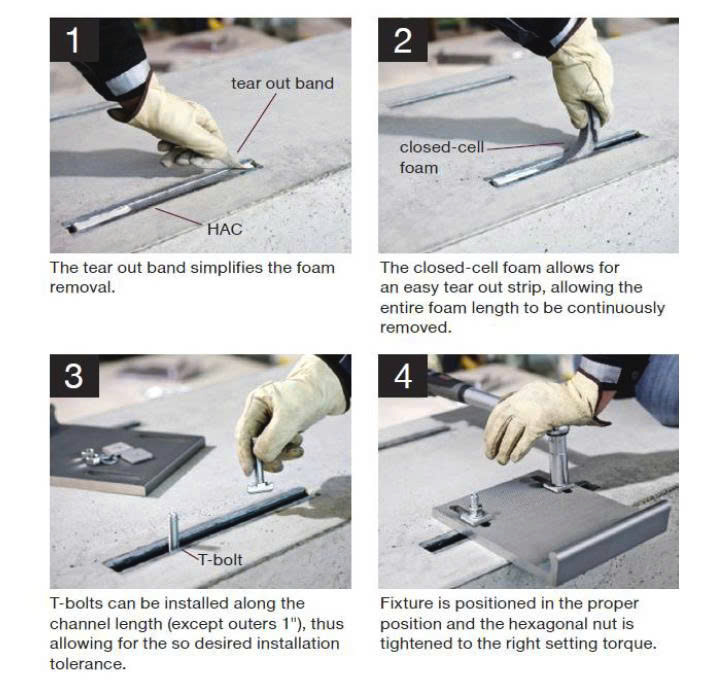

Để biết thêm thông tin về sản phẩm và các bước lắp đặt, vui lòng tham khảo tài liệu IFU tương ứng cho thanh neo HAC-C-T:

http://qr.hilti.com/manual/?id=2412857

http://qr.hilti.com/manual/?id=2412973
